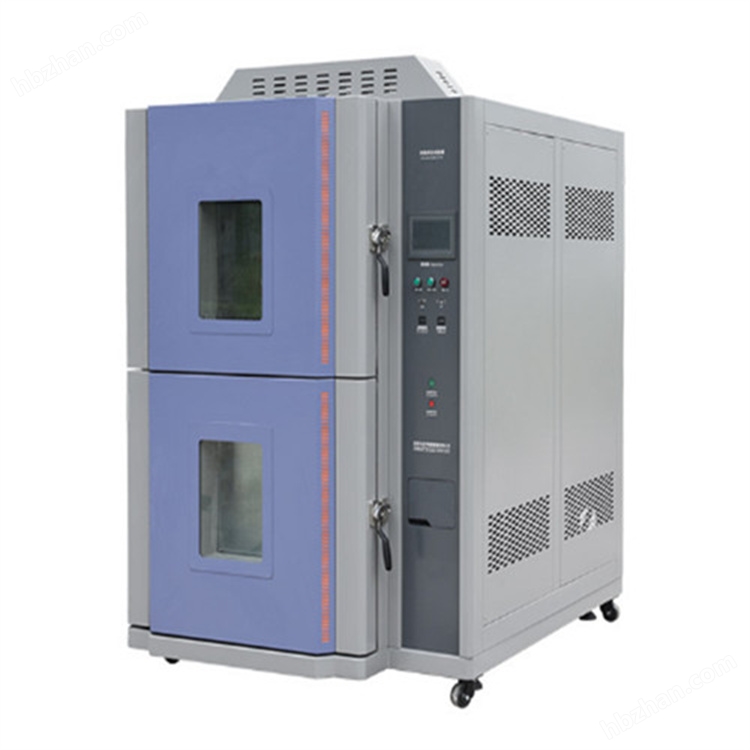

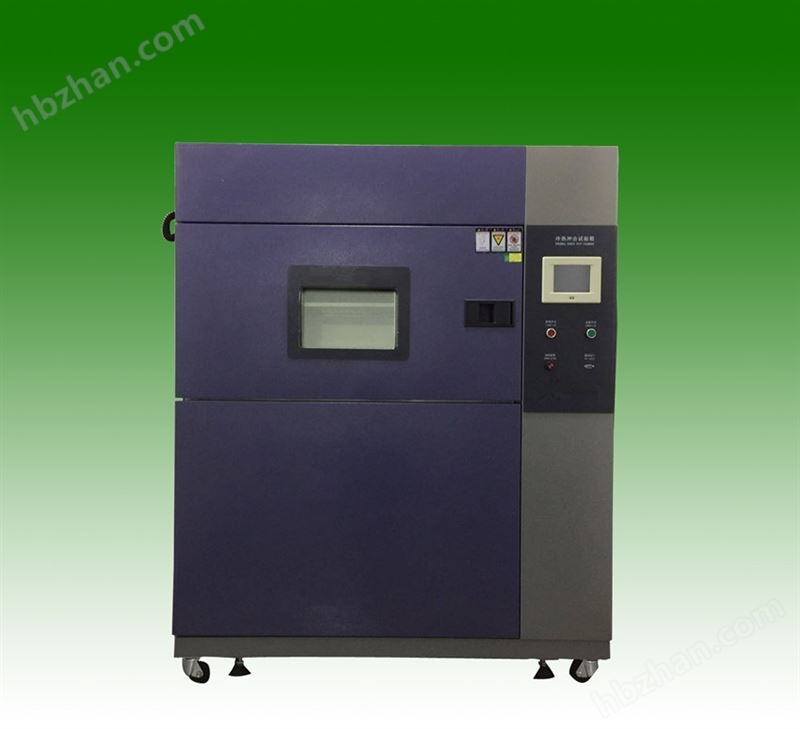

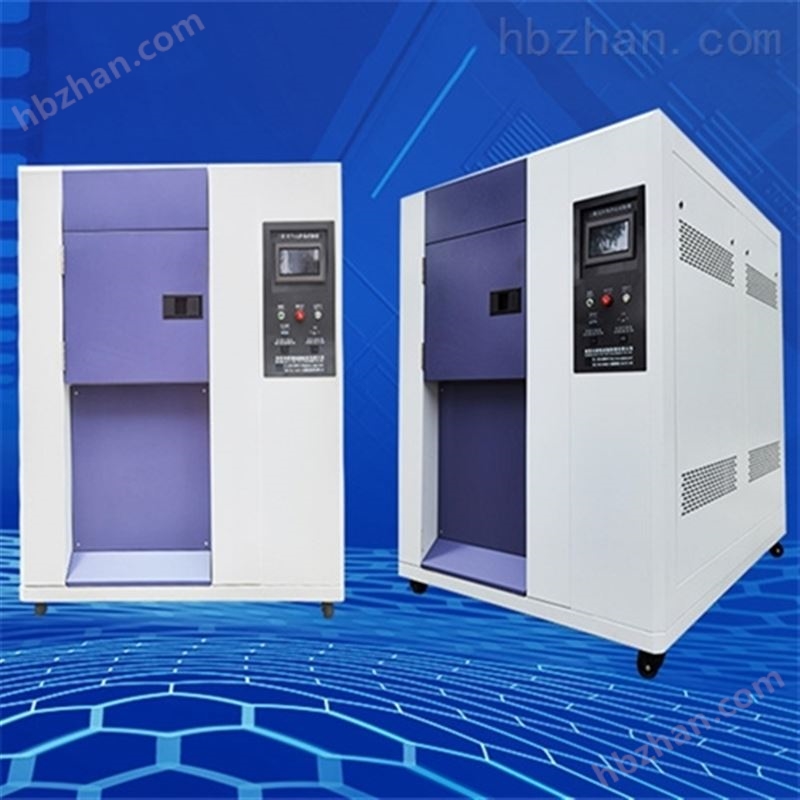

qy千亿国际 LQ-3TS-150B 冷热冲击试验箱

简要描述：qy千亿国际 LQ-3TS-150B 冷热冲击试验箱是根据用户要求，参照GJB150.5、GJB360.7、GJB367.2温度冲击试验相应技术条件制造。主要用来测试材料结构或复合材料，在瞬间下经高温和极低温的连续环境下所能承受的程度，借以在最短时间内试验其因热胀冷缩所引起的化学变化或物理伤害，适用的对象包括金属、塑胶、橡胶、电子…等材料，可作为其产品改进的依据或参考。

产品型号：
厂商性质：生产厂家
更新时间：2024-11-08
访问量：906

在线咨询联系我们

详情介绍

qy千亿国际 LQ-3TS-150B 冷热冲击试验箱产品简介：

本产品是根据用户要求，参照 GJB150.5、GJB360.7、GJB367.2温度冲击试验相应技术条件制造。主要用来测试材料结构或复合材料，在瞬间下经高温和极低温的连续环境下所能承受的程度，借以在最短时间内试验其因热胀冷缩所引起的化学变化或物理伤害，适用的对象包括金属、塑胶、橡胶、电子…等材料，可作为其产品改进的依据或参考。

qy千亿国际 LQ-3TS-150B 冷热冲击试验箱试验箱特点：

1、采用七尺寸超大彩色触控LCD中/英文微电脑温度控制器。

2、无纸式记录功能，具实时显示温度冲击试验变化之曲线图及记录双重功能。

3、冷热冲击机构移动时间在10秒内，可符合MIL，LEC，JIS等规范。

4、冷热冲击温度恢复时间在5分钟内，可符合相关试验规范。

5、采用美国杜邦的环保冷媒，复叠式超低温冷冻系统设计，降温快、效率高。

6、三箱设备区分为高温区、低温区、测试区三部分，测试样品静止于测试区。采用特殊之蓄热、蓄冷结构，强制冷热风路切换方式导入测试区，冲击时高温区或低温区的温度冲入测试区进行冲击,完成冷热温度冲击测试。

7、可独立设定高温、低温及冷热冲击三种不同条件之功能，执行冷热冲击条件时，可选择2箱或3箱之功能并具有高低温试验机的功能,相比于2箱冲击它还可选择做常温冲击。

标准试验箱内箱尺寸大小可选择:

容积27升对应的:宽30x高30x深30cm;

容积50升对应的:宽35x高40x深35cm;

容积80升对应的:宽50x高40x深40cm；

容积150升对应的:宽60x高50x深50cm；

容积250升对应的:宽70x高60x深60cm；

容积480升对应的:宽80x高80x深75cm；

标准温度范围可选择：

A型:-40℃~150℃；

B型:-55℃~150℃；

C型:-65℃~150℃；

技术参数举例：

一、产品名称	三箱式冷热冲击试验箱 (水冷)
1.1 型号 1.2设备容积 1.3 内箱尺寸约 1.4 外型尺寸约	LQ-3TS-150B 150 L W 60 x H 50 x D 50 cm （宽 x高 x深）可根据客户需求变换宽高深定制 W 160x H 200 x D 185 cm（宽 x高 x深）实际尺寸会有偏差出厂前可确认
二、参数性能
2.1使用环境条件		环境温度为 + 28 ℃、相对湿度≤85%、试验箱内无试样条件下
2.3 温度使用范围		-55 ℃ ～ + 150 ℃（此范围可任意设定长期使用）
2.4 蓄热温度范围		RT ～ + 165 ℃
2.5 蓄冷温度范围		RT ～ - 65 ℃
2.6 蓄热升温时间		+ 2 0℃ → + 165 ℃≤ 约 40分钟
2.7 蓄冷降温时间		+20℃ → - 70 ℃≤ 约 90 min
2.8 温度波动度		温度 ≤±0.5℃（温度波动度为中心点实测温度和低温度之差的一半）
2.9 温度均匀度		≤±2℃温度均匀度为每次测试中实测和低温度之差的算术平均值）
2.10 控制精度		温度： ≤±0.2℃（指控制器设定值和控制器实测值之差）
2.11 温度解析精度		0. 01 ℃ (即是温度范围可以解析精确到小数点后面的两位数）
2.12 温度转换时间		10秒种内完成
2.13 温度恢复时间		≤5min
2.14 满足试验标准		GJB150.5- 1986 温度冲击试验 Test of temperature shock GJB360.7- 19 87温度冲击试验Test of temperature shock GJB367.2- 19 87温度冲击试验Test of temperature shock GB/T2423.1- 2008 低温试验方法 Test method of low temperature test GB/T2423.2- 2008 高温试验方法 Test method of high temperature test GB/T2423.22- 2012 温度变化试验 Test of temperature change QC / T17-92 、 EIA364-32 、 IEC68-2-14等
2.15设备重量（约）		约 1100 ㎏
三、结构特征
3.1 保温围护结构		外箱材料：不锈钢或优质冷轧钢板高级烤漆 . 内箱材料：优质 SUS304 不锈钢，具有良好的耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度 -196 ℃～ 800 ℃）。箱体保温材料：硬质聚氨酯泡沫 + 玻璃纤维 . 保温材料：硬质聚氨酯泡沫（它的优势分别是： 1. 高效节能，填充后无缝隙，固化后粘结强固。 2. 防震抗压，固化后不开裂，不腐化，不脱落。 3. 具有超低温热传导率，耐候保温。 4. 高效绝缘，隔音，固化后防水防潮。 5. 防水性能好，因为泡沫孔是封闭的，封闭率达 95% , 雨水不会从孔间渗过去。）
3.2 空气调节通道		风机、加热器、蒸发器、风门、温度传感器
3.3 设备标准配置		观察窗：透明电热膜中空钢化玻璃 1 套，时时监测箱内动态（位于门上）移动脚轮： 4 个，移动试验箱用。固定脚杯： 4 个（高度可调）支撑试验箱用；箱内灯（ 1 个飞利浦观察灯）；试样搁架： 1 套，共二层（配挂钩四只）承重 25KG( 更大承重请下单时注明）引线孔： φ 50 mm 1 个（可定制其它尺寸或者数量）。
3.4试验箱门		单开门 ,由右往左开；配大型观察窗及门框备防结露电热装置
3.5 控制面板		控制器显示屏、 USB 通讯接口、电源开关、运行指示、故障报警。
3.6 机械室		制冷机组、接水盘、排水孔
3.7 配电控制柜		PLC 、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关
3.8 加热器		加热系统：镍铬合金电热丝式加热器加热器控制方式：无触点等周期脉冲调宽， SSR （固态继电器）
3. 9 电源线孔及排水孔		位于箱体背面
3. 10 试验箱各部分名称和功能		序号	名称	功能
		1	总电源板	包括总电源开关、试样电源控制端子、外部报警输出端子、试验结束输出端子、 RS- 232 通讯界面、 USB 、操作面板盖锁
		2	操作板	包括控制器、故障指示灯、超温保护设定器
		3	配电室	安装电气元器件
		4	机械室	安装制冷机组和排风机
		5	进气口	在环境温度曝露时吸进外面的空气
		6	排气口	从机械室和试验室排出热气
		7	高温室	用于储存热量
		8	低温室	用于储存冷量
		9	测试室	放置试样做试验
